Escolher o tipo certo de gaxeta para trocador de calor gaxetado é uma das decisões mais importantes na manutenção de sistemas de transferência de calor. Uma gaxeta inadequada para a aplicação causa vazamentos, contaminação do processo, paradas não programadas e redução da vida útil das placas. Neste artigo, a equipe técnica da VM Brasil explica como avaliar os critérios de seleção de vedação e apresenta os principais materiais de vedação disponíveis em estoque para trocadores Alfa Laval.
Por que a escolha da gaxeta é tão crítica?
A gaxeta do trocador de calor gaxetado tem duas funções simultâneas: vedar o fluido dentro das placas e separar os dois fluidos que trocam calor entre si. Uma falha de vedação pode significar desde um simples vazamento externo até a contaminação cruzada entre os fluidos — o que em processos alimentícios, farmacêuticos ou químicos pode ter consequências graves.
Além disso, uma gaxeta com material incompatível com o fluido de processo sofre degradação acelerada, perdendo elasticidade e capacidade de vedação antes do prazo esperado. O resultado é uma manutenção prematura e custos desnecessários.
Os 4 critérios principais para seleção de gaxetas
A seleção do material de vedação correto para um trocador de calor gaxetado deve considerar quatro fatores fundamentais:
1. Tipo de fluido de processo
É o critério mais determinante. Cada material de gaxeta tem uma faixa de compatibilidade química específica. Fluidos ácidos, alcalinos, oleosos, vaporizados ou com solventes exigem materiais diferentes. A incompatibilidade química entre o fluido e o elastômero da gaxeta é a principal causa de falha prematura de vedação.
2. Temperatura de operação
Cada material de gaxeta tem uma temperatura máxima de operação contínua. Operar acima dessa temperatura causa endurecimento, perda de elasticidade e vazamento. É importante considerar tanto a temperatura normal de operação quanto os picos de temperatura em partida e parada do sistema.
3. Pressão de operação
A pressão de trabalho define a exigência mecânica sobre a gaxeta. Sistemas de alta pressão requerem materiais com maior resistência à compressão e menor deformação permanente. O torque de aperto das hastes do trocador também é calculado em função do material de gaxeta e da pressão de projeto.
4. Sistema de fixação Clip-On

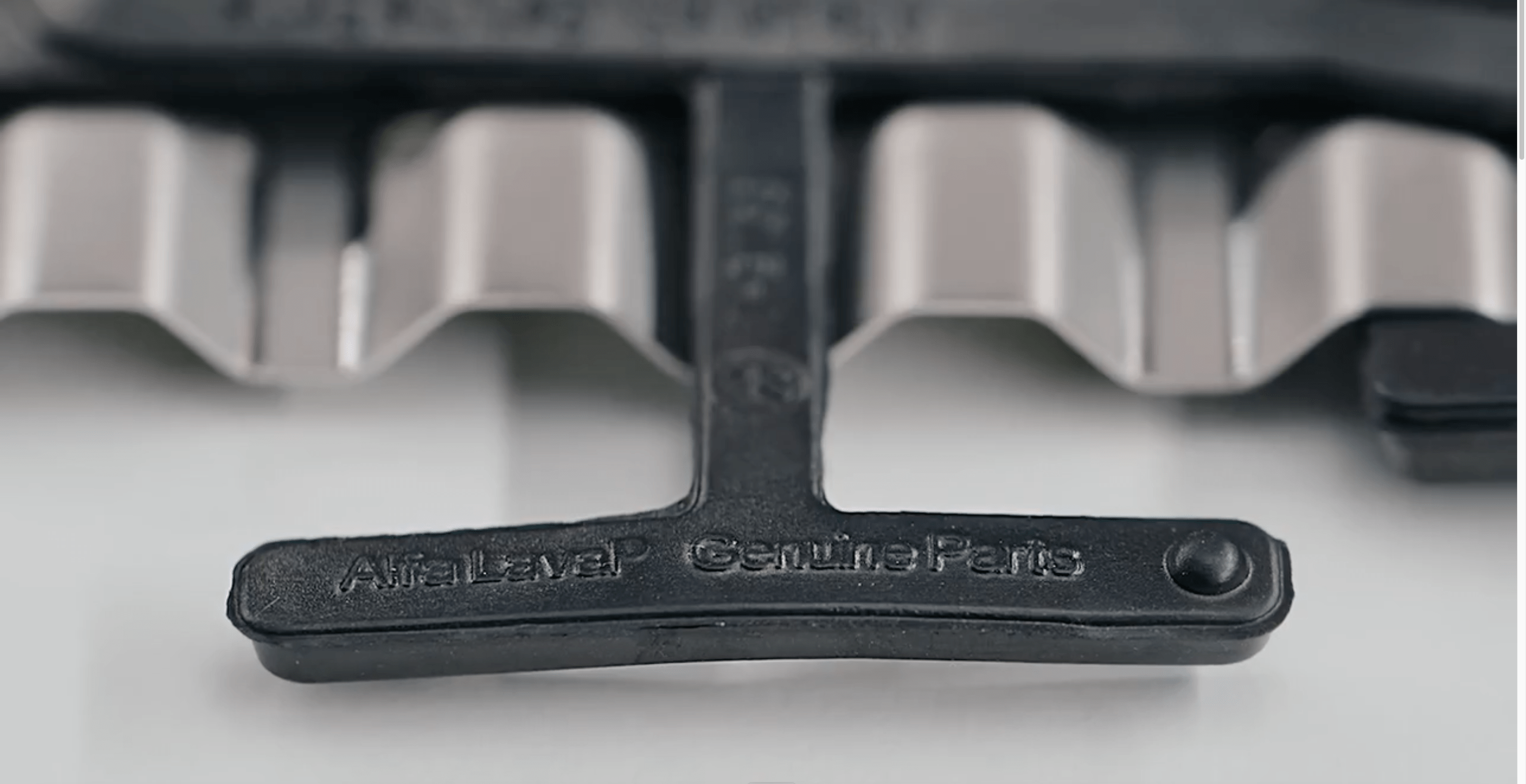

Todas as gaxetas Alfa Laval fornecidas pela VM Brasil utilizam o sistema Clip-On — fixação por encaixe mecânico, sem uso de adesivo. Esse sistema facilita a montagem e desmontagem durante a manutenção, reduzindo o tempo de parada e eliminando o risco de resíduos de cola nas placas. É o sistema padrão recomendado pela Alfa Laval para toda a linha de trocadores que a VM Brasil atende.
A especificação correta da gaxeta exige conhecimento do fluido, da temperatura, da pressão e do modelo do trocador. A VM Brasil conta com engenheiros especializados que fazem essa análise e indicam o material e modelo exato para cada aplicação — sem custo para a consulta técnica.
Materiais de gaxeta para trocador de calor: qual usar em cada aplicação?
A escolha do material de vedação é o fator mais importante na especificação da gaxeta para trocador de calor gaxetado. Cada elastômero tem características específicas de resistência química e térmica que determinam sua adequação para cada tipo de processo industrial. Os principais materiais disponíveis são:
EPDM — Etileno Propileno Dieno Monômero
Material padrão para a indústria alimentícia, de bebidas, farmacêutica e de laticínios. A gaxeta EPDM para trocador de calor oferece excelente resistência a vapor, água quente, ácidos diluídos, álcalis e fluidos de limpeza CIP. Temperatura de operação de até 160°C. Não é compatível com óleos e combustíveis.
FKM / Viton — Fluoroelastômero
A gaxeta FKM para trocador de calor é indicada para aplicações químicas, petroquímicas e processos com fluidos agressivos — óleos, solventes, ácidos concentrados e hidrocarbonetos. Temperatura de operação de até 180°C. É o material de maior resistência química da linha, necessário quando EPDM e NBRP não oferecem compatibilidade com o fluido de processo.
NBRP / NBRB — Borracha Nitrílica
A gaxeta NBR para trocador de calor é a opção de uso geral para aplicações com óleos minerais, combustíveis, graxas e fluidos hidráulicos. Temperatura de operação de até 120°C. Indicada para sistemas de resfriamento industrial, fluidos oleosos e água quente em processos sem presença de ácidos ou cetonas.
| Material | Temp. máx. | Aplicações típicas | Não indicado para |
|---|---|---|---|
| EPDM | 160°C | Vapor, água quente, CIP, alimentos, farmacêutico | Óleos, combustíveis |
| FKM / Viton | 180°C | Químicos, solventes, ácidos concentrados, petroquímica | Cetonas, ésteres |
| NBRP / NBRB | 120°C | Óleos minerais, água quente, resfriamento industrial | Ácidos, cetonas, ésteres |
A VM Brasil fornece gaxetas Alfa Laval originais nos materiais EPDM, FKM, NBRP e NBRB para os principais modelos de trocadores de calor gaxetados utilizados na indústria brasileira. Entre em contato para verificar disponibilidade e prazo de entrega para o modelo do seu trocador. Nossa equipe de engenheiros especifica o material correto para cada aplicação sem custo.
Perguntas frequentes sobre gaxetas para trocadores de calor
Posso usar uma gaxeta de material diferente do original?
Em alguns casos sim, desde que o novo material seja compatível com o fluido, a temperatura e a pressão de operação. A substituição de material pode ser indicada quando o processo mudou ou quando se busca melhor desempenho. Porém, a decisão deve ser validada por um engenheiro especializado para evitar falhas de vedação ou incompatibilidade química.
Qual a vida útil de uma gaxeta Alfa Laval original?
Em condições normais de operação, gaxetas Alfa Laval originais têm vida útil de 3 a 5 anos. Gaxetas genéricas ou de material inadequado costumam falhar em 1 a 2 anos, gerando custo de manutenção mais alto a longo prazo.
O que causa vazamento em trocadores de calor gaxetados?
As causas mais comuns são: gaxeta com material incompatível com o fluido, gaxeta envelhecida ou com deformação permanente, torque de aperto incorreto nas hastes e placas com incrustações que impedem o assentamento correto da gaxeta. A manutenção preventiva regular evita a maioria desses problemas.
Preciso parar a produção para trocar as gaxetas?
Sim — a troca de gaxetas em trocadores gaxetados exige a abertura completa do equipamento, com desligamento e esvaziamento. Por isso, o planejamento da manutenção é fundamental para minimizar o impacto na produção. A VM Brasil presta suporte técnico completo para o serviço de troca de gaxetas em campo.
VM Brasil: distribuidor autorizado Alfa Laval com estoque de gaxetas originais
A VM Brasil é distribuidora autorizada Alfa Laval com mais de 33 anos de experiência em trocadores de calor e sistemas de transferência térmica. Mantemos estoque de gaxetas Alfa Laval originais para os principais modelos utilizados na indústria brasileira, com pronta entrega para São Paulo e envio para todo o Brasil.
Nossa equipe de engenheiros realiza a especificação técnica do material e modelo de gaxeta correto para cada aplicação, considerando fluido, temperatura, pressão e modelo do trocador — sem custo para a consulta inicial.
