Nossos engenheiros especializados estão prontos para propor inovações que aprimoram a eficiência de sua planta industrial, proporcionando um excelente custo-benefício e aumentando a vida útil de seus equipamentos.
Oferecemos aos nossos clientes um software especializado para dimensionar as válvulas de segurança da Spirax Sarco, adaptando-se rapidamente às necessidades do processo de maneira eficaz.
Todas as válvulas de segurança são minuciosamente calibradas e certificadas em nossa oficina, suportando pressões de até 70 bar(g), garantindo assim sua confiabilidade e desempenho.
A NR13 do Ministério do Trabalho exige que toda válvula de segurança instalada em caldeiras e vasos de pressão seja calibrada e certificada por profissional habilitado. Mais do que o certificado de calibração, laudos apresentados ao MTE (Ministério do Trabalho) e à DRT (Delegacia Regional do Trabalho) precisam ser assinados por engenheiro com ART (Anotação de Responsabilidade Técnica) registrada no CREA.
A VM Brasil realiza a calibração com bancada própria, emite certificado com rastreabilidade metrológica e fornece ART para todas as intervenções — documentação completa para auditorias e inspeções regulatórias. Atendemos in loco ou em nossa oficina em Osasco/SP, com bancada móvel disponível para todo o Brasil.
A linha SV da Spirax Sarco é composta por válvulas de mola de ação direta — o tipo mais utilizado e confiável para sistemas de vapor, ar comprimido e gases industriais.
Quando a pressão do sistema atinge o valor de ajuste (set pressure), ela vence a força da mola e empurra o disco de vedação para cima, abrindo totalmente de forma brusca — característica conhecida como "pop action". Isso garante abertura imediata e completa, sem abertura parcial que geraria vazamento e desgaste. Quando a pressão cai ao valor de blowdown (normalmente 3 a 10% abaixo da abertura), a mola fecha automaticamente o disco. Dois lacres de segurança Spirax Sarco impedem qualquer alteração do set point após a calibração.
A válvula de segurança é a última linha de defesa do sistema. Conhecer as causas de sobrepressão ajuda a dimensionar corretamente o dispositivo de alívio:
O dimensionamento correto é essencial para garantir que a válvula alivie a pressão na capacidade exata exigida pelo processo. Uma válvula subdimensionada não consegue proteger o sistema; superdimensionada pode oscilar e desgastar prematuramente.
Dados necessários para dimensionamento:
Todos os modelos são fornecidos calibrados e certificados, com rastreabilidade e documentação para NR13:
| Modelo | Aplicação típica | Características | |
|---|---|---|---|
| SV17 | Vapor saturado, baixa e média pressão | Ação direta, levantamento total, certificada PED. Indicada para caldeiras pequenas e médias, aquecedores e redes de distribuição de vapor. | |
| SV66 | Vapor, gás e líquido sob pressão | Passagem total (full bore), alta capacidade de vazão. Indicada quando a capacidade de alívio exigida é elevada. | |
| SV73 | Vapor, gás e líquido em processos industriais | Compacta, mola externa visível, fácil verificação e regulagem. Dois lacres de segurança que impedem alteração do set point. | |
| SV74 | Vapor, gás e líquido — aplicações com vedação de set point | Variante do SV73 com parafuso de ajuste lacrado. Indicada quando a regulagem não pode ser alterada no campo. | |
| SV80H | Vapor de alta pressão — caldeiras industriais de grande porte | Corpo em aço carbono de alta resistência. Indicada para sistemas operando acima de 10 bar. | |
| SV81H | Vapor de alta pressão com contrapressão variável | Capuz fechado, mola de alta performance, categoria PED IV. Indicada para aplicações críticas onde a contrapressão na linha de descarga varia. | |
| SV561H | Caldeiras, compressores, autoclaves, esterilizadores, vasos de pressão, acumuladores, secadores, cozinhas industriais | Bocal inteiriço full nozzle, assento plano, vedação metal/metal, dois anéis de regulagem para ajuste preciso do blowdown. Compacta e de alta capacidade. | |
| SV568H | Mesmas aplicações do SV561H em pressões elevadas — estações redutoras, tanques, resfriadores | Corpo em aço inox, indicada para pressões mais altas e ambientes com maior exigência de resistência à corrosão. |
Válvulas de segurança são obrigatórias em qualquer processo que utilize vapor, gases ou líquidos sob pressão:
A NR13 não define prazo fixo, mas exige calibração a cada inspeção periódica do equipamento protegido — em geral a cada 12 ou 24 meses, dependendo da categoria da caldeira ou vaso e do laudo do inspetor. Em sistemas de vapor contínuo, o recomendado é calibração anual para garantir confiabilidade e documentação atualizada.
ART (Anotação de Responsabilidade Técnica) é o documento que vincula legalmente o serviço executado a um engenheiro registrado no CREA. A NR13 exige que inspeções e intervenções em caldeiras e vasos de pressão sejam realizadas por profissional habilitado. Sem ART, o laudo não tem validade legal para auditorias do MTE — podendo resultar em interdição do equipamento e multa ao responsável técnico da empresa.
O dimensionamento depende de: pressão de ajuste, fluido (vapor, ar, gás ou líquido), capacidade de alívio em kg/h ou Nm³/h, temperatura e tipo de conexão. Nossa equipe realiza o dimensionamento gratuitamente com o software Spirax Sarco. Envie os dados do processo pelo formulário ou WhatsApp.
É a pressão em que a válvula de segurança começa a abrir. Deve ser definida abaixo da pressão máxima admissível do equipamento protegido (PMTA), com margem de segurança. Após o alívio, a válvula fecha quando a pressão cai ao valor de "blowdown" — normalmente 3 a 10% abaixo da pressão de abertura.
São parecidas, mas têm diferença técnica. A válvula de segurança abre totalmente de forma brusca (pop action) — indicada para vapores e gases. A válvula de alívio abre proporcionalmente à pressão — indicada para líquidos. Na prática industrial brasileira os termos são usados como sinônimos, mas a especificação correta depende do fluido e da aplicação.
Sim. Emitimos laudo técnico com: modelo, número de série, pressão de ajuste verificada, data de calibração, nome e registro do engenheiro responsável, ART e rastreabilidade metrológica. A documentação é aceita em auditorias do Ministério do Trabalho e pode ser solicitada pela DRT durante fiscalização.
SPIRAX SARCO

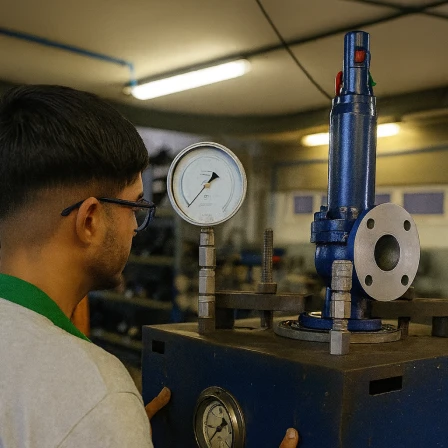

A calibração da válvula de segurança é um processo obrigatório pela NR13 e essencial para garantir a segurança operacional de caldeiras, vasos de pressão e tubulações industriais.
A VM Brasil realiza a calibração de válvula de segurança Spirax Sarco com conformidade total à NR13, podendo ser executada no local ou em nossa oficina própria, com bancadas móveis ou fixas. Todas as válvulas são testadas e certificadas com pressões de até 70 bar, assegurando confiabilidade e desempenho.
Para evitar paradas na produção, oferecemos também o serviço de empréstimo de válvulas de segurança pré-calibradas, garantindo a continuidade operacional durante o processo de manutenção.
Nossa equipe técnica autorizada Spirax Sarco atende em todo o Brasil, com agilidade e documentação completa para auditorias e inspeções regulatórias.
